현대모터부품 주물 브라켓 225프레임~280프레임

현대모터부품. 현대고효율모터. 주물 브라켓. 모터베어링카바. 280프레임, 250프레임, 225프레임.

SKU: 현대모터부품-브라켓-End Sheild Categories: 모터 부품 Motor Parts, 브라켓 End Shield

General Details
Model Number
Order Inquiry
Tag
Related Products

General Details

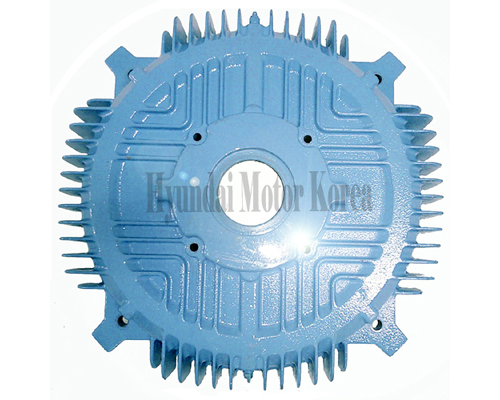

현대중공업 전폐형 모터의 주물 브라켓(Bracket)입니다. 흔히 모터 카바 또는 모터베어링카바 라고 명칭하며 현대중공업에서는 End Sheild로 명칭합니다.

보여지는 사진은 현대중공업 전동기 고효율모터의 225프레임, 250프레임, 280프레임에 사용되는 브라켓이며 고효율모터가 생산되기 전의 모델은 이미 단종되어 브라켓을 교환하기에 어렵습니다.

각 프레임별로 적용되는 모터의 사양이 비슷하지만 아래의 내용을 참고하시기 바라며 브라켓에 적용되는 모터 베어링은 각 프레임별, 용량별 적용되는 사양이 다르기때문에 현대모터 카다로그를 참고하시기 바랍니다.

프레임 225S의 현대모터 사양 : 55KW 2P / 55KW 4P / 45KW 6P / 30KW 8P

프레임 250S의 현대모터 사양 : 75KW 2P / 75KW 4P / 55KW 6P / 37KW 8P

프레임 250M의 현대모터 사양 : 90KW 2P / 90KW 4P / 75KW 6P / 45KW 8P

프레임 280S의 현대모터 사양 : 110KW 2P / 110KW 4P / 90KW 6P / 55KW 8P

프레임 280M의 현대모터 사양 : 132KW 2P / 132KW 4P / 110KW 6P / 75KW 8P

프레임 280L의 현대모터 사양 : 160KW 2P / 160KW 4P / 132KW 6P / 90KW 8P

프레임 280LL의 현대모터 사양 : 200KW 2P / 200KW 4P / 160KW 6P / 110KW 8P

모터의 브라켓을 교환하는 이유는 대표적인 예로 파손, 균열 등이 있으며 베어링하우징의 마모가 심하여 붓싱 가공이 어려울 경우 등이 있습니다.

모터 브라켓의 파손 및 균열과 베어링하우징 마모가 발생하게 되면 모터의 진동이 발생하게 됩니다. 특수한 모터를 제외 한 펌프, 송풍기 등과 같은 일반적인 부하에 적용되는 범용 모터에는 진동이 발생되지만 브라켓의 상태가 양호하지 못하면 진동은 더욱 더 발생하게 되어 운전 설비(부하)에도 좋지 않은 영향을 주게 됩니다. 이로인해 전동기의 고장과 설비에 악영향을 발생시키게 되면 생산성 저하가 발생되어 기업의 손실을 야기 시키게 됩니다.

전동기 및 설비(부하)의 진동을 주기적으로 측정하여 관리하면 안전하고 경제적인 설비를 운전할 것입니다.

Model Number

아래의 모델번호는 현대모터코리아에서 임의로 개정한 모델번호이오니 착오 없으시길 바랍니다.

현대모터 280LL 프레임 부하측 : HS-BK280XDE

현대모터 280LL 프레임 반부하측 : HS-BK280XNDE

현대모터 280L 프레임 부하측 : HS-BK280LDE

현대모터 280L 프레임 반부하측 : HS-BK280LNDE

현대모터 280M 프레임 부하측 : HS-BK280MDE

현대모터 280M 프레임 반부하측 : HS-BK280MNDE

현대모터 250L 프레임 부하측 : HS-BK250LDE

현대모터 250L 프레임 반부하측 : HS-BK250LNDE

현대모터 250M 프레임 부하측 : HS-BK250MDE

현대모터 250M 프레임 반부하측 : HS-BK250MNDE

현대모터 225S 프레임 부하측 : HS-BK225SDE

현대모터 225S 프레임 반부하측 : HS-BK225SNDE

Order Inquiry

바로 문의 하기

Tag

현대모터부품. 현대모터. 모터부품. 모터 브라켓. 모터 카바. 베어링하우징. 현대중공업 모터. 현대중공업 전동기. bracket. End Shield. 200KW. 160KW. 132KW. 110KW. 90KW. 75KW. 55KW. 45KW. 37KW. 30KW
